Z28-30
Greatcity
8462419000
трубонарезной станокмногофункциональныйрезьба для холодной экструзии машина, заготовка вхолодныйдиапазон давления прокаткиможно сделатьпрямые, саржа,вальцовка прямозубых, косозубых и конических зубчатых колес; правка, шейка, прокатка и различная прокатка. Машина имеет сбезопасная и надежная электрическая система управления жидкостью и реализация,которыйможет сделать каждый рабочий цикл в ручном, полуавтоматическом и автоматическом режиме тремя способами.
Холодная прокатка - это усовершенствованный процесс без резки, который может эффективно улучшить внутреннее качество и качество поверхности заготовки, радиальное сжимающее напряжение, возникающее во время обработки, а также может значительно улучшить усталостную прочность и сопротивление кручению заготовки. Это идеальный процесс с высокой эффективностью, энергосбережением и низким потреблением..
Принцип работы:
L и R - две пары эвольвентных катящихся колес с одинаковыми параметрами, которые установлены на двух шпинделяхтрубонарезной станок, и может синхронно вращаться под приводом передаточного механизма.Правое колесо может приводиться в движение масляным цилиндром для движения радиальной подачи, а левое колесо можно регулировать, отрегулировав механизм так, чтобы он совпадал с выемкой правого колеса на поверхности заготовки Р.P размещает зажим с двумя центральными отверстиями, регулировочное приспособление может совершать осевое движение под действием силы вокруг приспособления O и шпинделя параллельно оси угла, чтобы гарантировать, что заготовка в процессе холодной прокатки и удерживает два катящихся колеса в рулон в свободном состоянии и удобный зажим заготовки. Размер конструкции, геометрические допуски и технические требования к роликовому колесу формулируются для роликового колеса и цилиндрического измерительного механизма. Длина нормальной линии или расстояние между поперечинами катящегося колеса M рассчитывается в соответствии с данными о шлице шестерни, и требуемый материал может быть Cr12MoV (твердость 59 ~ 62HRC).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРУБОПРОВАТНОГО СТАНКА GREATCITY ZP28-30- | |
Диаметр для накатанной резьбы | φ4-42 / мм |
Диапазон шага прокатки | 0,7-3,5П |
Длина накатанной резьбы | В подаче или через подачу |
Скорость вращения шпинделя | 36/47/60/78 об / мин |
Наружный диаметр прокатного штампа | φ135мм-φ170мм |
Внутренний диаметр прокатного штампа (шпоночный паз) | φ54 мм |
Толщина прокатного штампа | 110мм |
Мин. Межцентровое расстояние между шпинделями матрицы | 120 мм |
Максимальное межцентровое расстояние между шпинделями матрицы | 240 мм |
Выход (шт / мин) | 5-35 шт / мин |
Двигатель машины | 5.5 л.с. |
Гидравлический мотор | 3 л.с. |
Самое высокое давление подачи | 15 т |

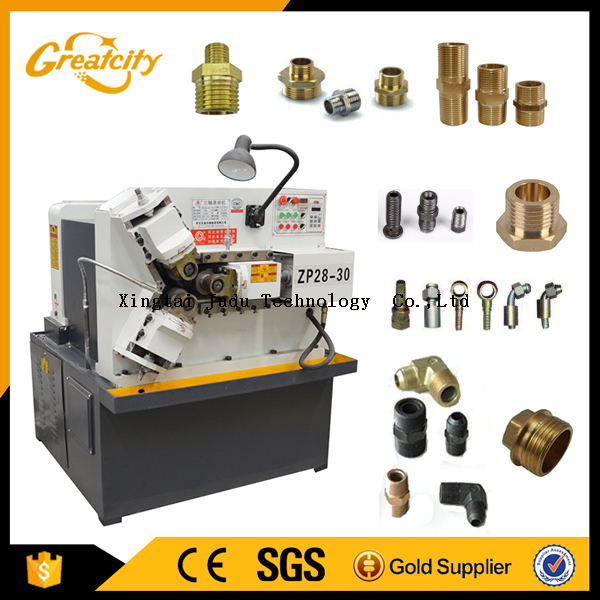

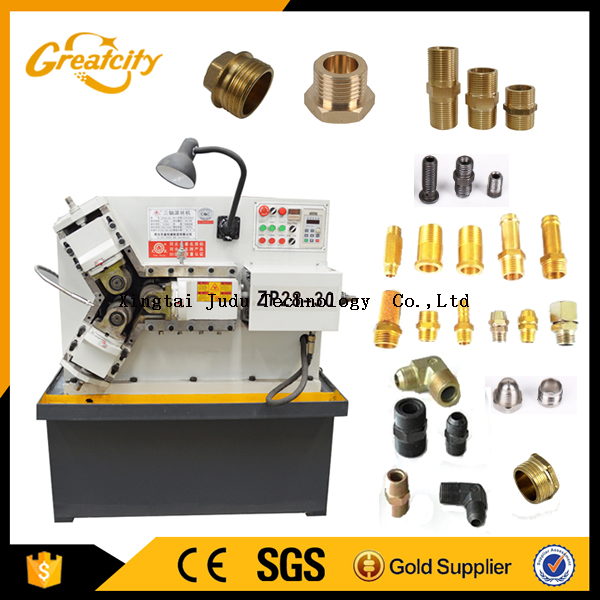

Z28-30трубонарезной станокизображения показывают:
Наш сервис :
1 Сильная команда R&D, OEM и ODM-сервис.
2. Если клиент посетит наш завод и проверьтетрубонарезной станок, мы научим вас устанавливать и использовать машину.
3. Без посещения мы можем отправить вам руководство пользователя и видео, чтобы научить вас устанавливать и эксплуатировать.
4. Вся продукция имеет гарантию 12 месяцев, после чего мы можем предоставить материал или научить поддержку.
если естьтрубонарезной станоквопрос, не стесняйтесь обращаться ко мне!
